Entwicklung eines Kraftmessrings

Fuehlhebelmessuhr  Kraftmessringe

Verfügbare mechanische Kraftmessringe sind relativ groß und teuer.
Hydraulische Messdosen sind ungenau.

Ziel des Projekt war deshalb die Entwicklung eines preiswerten, kompakten und relativ genauen Kraftmessrings auf Basis einer Fühlhebelmessuhr.

Kraftmessing02

Bauhöhe 30 mm, Breite 30 mm
Max. Weg ca. 0,357 mm bei 20.000 N.
Messfehler < +/- 100 N = +/-0,5%

Einbausituation_der_Fuehlhebelmessuhr  Einbausituation_der_Fuehlhebelmessuhr02

Einbausituation der Fühlhebelmessuhr

Untersuchung_der_Verformung_und_Spannungen02

Untersuchung_der_Verformung_und_Spannungen01

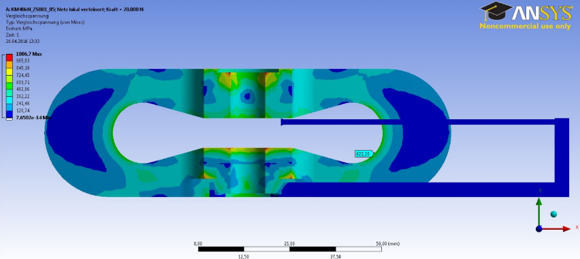

Untersuchung der Verformung und Spannungen im Kraftmessring mit Hilfe der Finite Elemente Methode
